鍋爐：大氣式燃燒器
網址：xixr.cn 更新時間：2017-04-10 11:51 瀏覽次數：：119次
根據部分預混燃燒方法設計的燃燒器稱為大氣式燃燒器。
大氣式燃燒器的工作原理：燃氣在一定壓力下，以一定流速從噴嘴噴出，進入吸氣收縮管，燃氣靠本身的能量吸入一次空氣。在引射器內燃氣和一次空氣混合，然后，經頭部火孔流出，進行燃燒，形成本生火焰。
大氣式燃燒器由頭部及引射器兩部分組成。
大氣式燃燒器的特點及應用范圍
一、優點
1、比自然引風擴散式燃燒器火焰短、火力強、燃燒溫度高。
2、可以燃燒不同性質的燃氣，燃燒比較完全、燃燒效率比較高、煙氣中CO含量比較少。
3、可以應用低壓燃氣、由于空氣依靠燃氣吸入，所以不需要送風設備。
4、適應性強，可以滿足較多工藝的需要。
二、缺點
1、由于只預混了部分空氣，而不是全部燃燒所需的空氣，故火孔熱強度、燃燒溫度雖比自然引風擴散式燃燒器高，但仍受限制，扔不能滿足某些工藝需求。
2、當熱負荷較大時，多火孔燃燒器的結構比較笨重。
三、應用范圍
多火孔大氣式燃燒器應用非常廣泛，在家庭及公共事業中的燃氣用具如家用灶、熱水器、沸水器及食堂灶上用的最為廣泛，在小型鍋爐及工業爐上也有應用。單火孔大氣式燃燒器在中小型鍋爐及某些工業爐上廣泛應用。

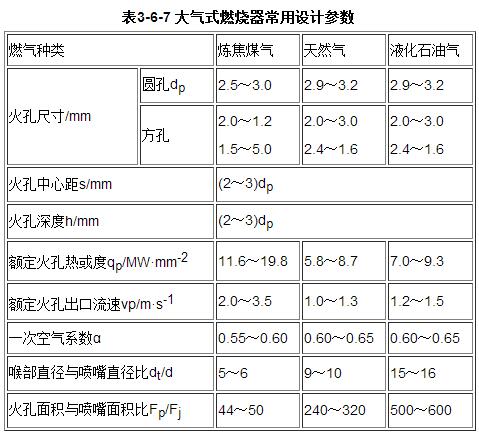

大氣式燃燒器的設計計算：
大氣式燃燒器的設計計算，包括頭部計算和引射器的計算。
頭部結構有多火孔和單火孔。它們的設計計算均以保證穩定燃燒為原則。一個合理設計的頭部，必須使火焰不出現離焰、回火和黃焰，井使火焰特性滿足加熱工藝的需要。
民用燃具大多數采用多火孔頭部，設計計算包括：選擇頭部型式及火孔形狀，計算火孔尺寸、間距、孔深、火孔排數及頭部容積，計算頭部靜壓力等內容。
引射器按工質壓力可分為高、中壓(>2000Pa)及低壓(<2000Pa)兩種。在設計計算中，前者需要考慮氣體的可壓縮性;后者則不必。
按被引射氣體的吸入速度，引射器又可分為常壓吸氣和負壓吸氣兩種。如果引射器的吸氣收縮管做得足夠大，并逐漸過渡到圓柱形混合管，這時被引入的空氣在收縮管內的流速很小，可以忽略，這樣的引射器稱為常壓吸氣引射器，也稱為第二類引射器，低壓大氣式燃燒器的引射器多為此種;反之，如果吸氣收縮管做得較小，被吸入空氣流速較大，氣流在管內發生強烈擾動，這時空氣流速便不可忽略，這樣的引射器則稱為負壓吸氣引射器，也叫第一類引射器。
比較而言，在第一類引射器中，燃氣和空氣的速度差較小，能量損失也較小，引射效率較高。高、中壓大氣式燃燒器的引射器多為負壓吸氣式引射器。
